| betaling Type: | L/C,T/T,D/P |
| Incoterm: | FOB,CFR,CIF,EXW |
| vervoer: | Ocean,Land,Express |
| Haven: | Qingdao,Tianjin,Shanghai |
Model: K8 K9 K10 K11 K12 C25 C30 C40
Plaats Van Herkomst: China
Vorm: Ronde
Materiaal: Nodulair gietijzer
Soorten: Naadloos
Verwerkingsservice: Lassen, Buigen, Ponsen, Decoiling, Snijden
Model nr.: K8 K9 K10 K11 K12 C25 C30 C40
Specification: DN80mm~DN2600mm
Gasket Material: NR
Coating Of Joint Area: Epoxy Coating
Inner Coating (Lining): Portland / Sulfate / High Alumina Cement Mortar
Workmanship: Centrifugal Casting
Connection Type: T Type/K Type/Self-Restrained Type
Color: Black, Red, Blue or as Request
| Verkoopeenheden | : | Ton |
| Pakkettype | : | Bundel en zeewaardige pakkinge |
| Afbeeldingsvoorbeeld | : |
|
The file is encrypted. Please fill in the following information to continue accessing it
Centrifugaal ductiele gietijzeren pijp is een soort pijp gemaakt van sferisch grafiet gietijzer door centrifugaal spinproces. De leidingen, die veel vloeistofmedia kunnen overbrengen, zoals water, olie en gas, worden veel gebruikt in verschillende pijpleidingprojecten voor metallurgie, mijn, water conservancy, petroleum en stedelijke openbare dienstverlening.
Met zijn hoge sterkte, hoge verlenging, corrosieweerstand, weerstand tegen shock, gemakkelijke constructie en vele andere fijne kenmerken, is ductiele ijzeren pijp de beste keuze in de wereld van vandaag voor het veilig overbrengen van water en gas. Ductiel ijzer, ook wel nodulair ijzer of sferoïdaal grafietijzer genoemd, wordt gekenmerkt door de aanwezigheid van sferoïdaal grafiet in de resulterende gietstukken.
Ductiele ijzeren buizen zijn verkrijgbaar in een bereik van diameters van 80 mm tot 1600 mm en zijn geschikt voor zowel drinkbare watertransmissie als verdeling (in overeenstemming met BS EN 545) en riolering (in overeenstemming met BS EN 598).
Ductiele ijzeren buizen zijn eenvoudig te verbinden, kunnen in alle weersomstandigheden worden gelegd en vaak zonder de noodzaak van geselecteerde opvulling. De hoge veiligheidsfactor en het vermogen om te accommoderen, maken het het ideale pijpleidingmateriaal voor een breed scala aan toepassingen.
Onze producten voldoen strikt aan de onderstaande normen:
ISO 2531 Ductiele ijzeren pijpen, fittingen en accessoires voor drukpijpleidingen.
BSEN545 Ductiele ijzeren pijpen, fittingen en accessoires en hun gewrichten voor waterpijpleidingen. Vereisten en testmethoden.
BSEN598 Ductiele ijzeren pijpen, fittingen, accessoires en hun gewrichten voor rioleringstoepassingen en testmethoden.
ISO7186 Ductiele ijzeren pijpen, fittingen, accessoires en hun gewrichten voor de constructie van afvoeren en riolen buiten gebouwen.
ISO4179 Ductiele ijzerpijpen voor druk- en niet-drukpijpleidingen-centrifugaal cement mortel voering-generaalvereisten.
ISO8179 Ductiele ijzeren pijpen-externe zinkcoating.
ISO4633 Rubberen afdichtingen-Gezamenlijke ringen voor watervoorziening, drainage en rioleringspijpleidingenspecs voor materialen.
ISO 8180 Ductiele ijzerpijpen - Polyethyleenhoes
Productspecificatie
|
All specifications products can be customized according to customer requirements |
|
|
Product Name |
Ductile Iron Pipe |
|
Size |
Outside Diameter: 98mm-1255mm |
|
Grade |
K8, K9, K10, K11, K12, C25, C30, C40, etc. |
|
Standard |
ISO2531, EN545, EN598, etc. |
|
Surface |
External bitumen coating, or as required. |
|
Internal coating |
a). Portland cement mortar lining |
|
External coating |
a). zinc+bitumen(70microns) painting |
|
Quality Control |
100% inspection + professional Lab test |
|
Certification |
ISO, CE, BSI, WRAS, SGS, etc. |
|
Package |
Standard export package, or as required. |
|
Payment |
T/T, L/C, Western Union, etc. |
|
Application |
Water supply project, drainage, sewage, irrigation, water pipeline, etc. |
|
DN(mm) |
External Diameter |
Socket Weight(Kg) |
Unit Weight(Kg/m) |
Total Weight(Kg) Length=6000mm |
|||||||
|
Size(mm) |
|
|
K8 |
K9 |
K10 |
C Class |
K8 |
K9 |
K10 |
C Class |
|
|
|
|
|
|
|
|
Class |
Kg/m |
|
|
|
|
|
80 |
98 |
3.7 |
12.2 |
12.2 |
12.2 |
C40 |
9.10 |
76.8 |
76.8 |
76.8 |
58.30 |
|
100 |
118 |
4.7 |
14.9 |
15.1 |
15.1 |
C40 |
11.12 |
94.1 |
95.4 |
95.4 |
71.42 |
|
150 |
170 |
8.5 |
21.8 |
22.8 |
22.8 |
C40 |
16.48 |
139.4 |
145.4 |
145.4 |
107.38 |
|
200 |
222 |
10.9 |
28.7 |
30.6 |
30.6 |
C40 |
22.62 |
183.6 |
194.6 |
194.6 |
146.62 |
|
250 |
274 |
15 |
35.6 |
40.2 |
44.3 |
C40 |
32.63 |
228.8 |
255.8 |
280.8 |
210.78 |
|
300 |
326 |
22.2 |
45.3 |
50.8 |
56.3 |
C30 |
43.90 |
393.3 |
326.3 |
326.3 |
285.60 |
|
350 |
378 |
26.5 |
55.9 |
63.2 |
69.6 |
C30 |
51.88 |
361.8 |
405.8 |
443.8 |
337.78 |
|
400 |
429 |
32.5 |
80 |
75.5 |
83.7 |
C30 |
60.78 |
436 |
485 |
535 |
397.18 |
|
450 |
480 |
41.6 |
80 |
89 |
99 |
C30 |
73.30 |
521.6 |
575.6 |
635.6 |
481.40 |
|
500 |
532 |
50.6 |
92.8 |
104.3 |
115.6 |
C30 |
87.20 |
607.8 |
676.8 |
743.8 |
573.80 |
|
600 |
635 |
71.9 |
122 |
137.3 |
152 |
C30 |
120.62 |
803.6 |
894.6 |
983.6 |
795.62 |
|
700 |
738 |
85.3 |
155 |
173.9 |
193 |
C25 |
142.15 |
1015.2 |
1129.2 |
1243.2 |
938.20 |
|
800 |
842 |
108.7 |
192 |
215.2 |
239 |
C25 |
177.07 |
1261.1 |
1400.1 |
1543.1 |
1171.12 |
|
900 |
945 |
140.1 |
232 |
260.2 |
289 |
C25 |
197.68 |
1532.1 |
1701.1 |
1874.1 |
1362.18 |
|
1000 |
1048 |
174.3 |
275 |
309.3 |
343.2 |
C25 |
266.28 |
1824 |
2030 |
2234 |
1771.98 |
|
1200 |
1265 |
267.5 |
374 |
420.1 |
466.1 |
C25 |
373.88 |
2511.8 |
2787.8 |
3063.8 |
2510.78 |
|
Nominal diameter |
Wall Thickness |
||||||
|
DN |
|
Pipe |
Finttings |
||||
|
Class C |
K8 |
K9 |
K10 |
K12 |
K12 |
K14 |
|
|
80 |
4.4 |
6.0 |
6.0 |
7.0 |
8.1 |
||
|
100 |
4.4 |
6.1 |
7.2 |
8.4 |
|||
|
125 |
4.5 |
6.3 |
7.5 |
8.8 |
|||
|
150 |
4.5 |
6.3 |
7.8 |
9.1 |
|||
|
200 |
4.7 |
6.4 |
8.4 |
9.8 |
|||
|
250 |
5.5 |
6.8 |
7.5 |
9.0 |
9.0 |
10.5 |
|
|
300 |
6.2 |
6.4 |
7.2 |
8.0 |
9.6 |
9.6 |
11.2 |
|
350 |
6.3 |
6.8 |
7.7 |
8.5 |
10.2 |
10.2 |
11.9 |
|
400 |
6.5 |
7.2 |
8.1 |
9.0 |
10.8 |
10.8 |
12.6 |
|
450 |
6.9 |
7.6 |
8.6 |
9.5 |
11.4 |
11.4 |
13.3 |
|
500 |
7.5 |
8.0 |
9.0 |
10.0 |
12.0 |
12.0 |
14.0 |
|
600 |
8.7 |
8.8 |
9.9 |
11.0 |
13.2 |
13.2 |
15.4 |
|
700 |
8.6 |
9.6 |
10.8 |
12.0 |
14.4 |
14.4 |
16.8 |
|
800 |
9.6 |
10.4 |
11.7 |
13.0 |
15.6 |
15.6 |
18.2 |
|
900 |
11.6 |
11.2 |
12.6 |
14.0 |
16.8 |
16.8 |
19.6 |
|
1000 |
12.6 |
12.0 |
13.5 |
15.0 |
18.0 |
18.0 |
21.0 |
|
1200 |
13.6 |
13.6 |
15.3 |
17.0 |
20.4 |
20.4 |
22.8 |
|
1400 |
15.7 |
15.2 |
17.1 |
19.0 |
22.8 |
22.8 |
26.6 |
|
1500 |
16.7 |
16.0 |
18.0 |
20.0 |
24.0 |
24.0 |
31.0 |
|
1600 |
17.7 |
18.8 |
18.9 |
21.0 |
25.2 |
25.2 |
29.4 |
|
1800 |
19.7 |
18.4 |
20.7 |
23.0 |
27.6 |
27.6 |
32.2 |
|
2000 |
21.8 |
20.0 |
22.5 |
25.0 |
30.0 |
30.0 |
35.0 |
Mechanische eigenschappen
|
Nominal Size DN |
Minimum Tensile Strength, Rm Mpa |
Minimum 0.2% Proof Stress, Rp0.2 Mpa |
Minimum Elongation After Fracture,A % |
Hardness HB |
|
80-1000 |
≥420 |
≥300 |
≥10 |
≤230 |
|
1100-2600 |
≥7 |
|||
|
Note: 1. By Agreement Between Manufacture And Purchaser, The 0.2% Proof Stress (Rp0.2) May Be Measured. It Shall Be Not Less Than: · 270 MPa When A≥12% For DN 40 To DN 1000 Or A≥10% For DN ＞1000; · 300 MPa In Other Cases. 2. DN 40 To DN 1000, The Minimum Elongation After Fracture Shall Be 7% For Thickness Classes Over K12. |
||||
Works -testdruk
|
Nominal Size(DN) |
Hydrostatic Works Test Pressure (Bar) |
|
80-300 |
50 |
|
350-600 |
40 |
|
700-1000 |
32 |
|
1200-2000 |
25 |
|
2200-2600 |
18 |
Dikte van cementwand
|
DN |
Nominal Value |
Tolerance 1) |
Maximum Crack Width And Radial Displacement |
|
80-300 |
4 |
-1.5 |
0.4 |
|
350-600 |
5 |
-2 |
0.5 |
|
700-1200 |
6 |
-2.5 |
0.6 |
|
1400-2000 |
9 |
-3 |
0.8 |
|
1）A Negative Tolerance Only Is Given. Note: Pipe End May Have A Chamfer Of Maximum Length 50 Mm. |
|||
Metalen zinkcoating
Wanneer metalen zinkspray wordt toegepast, moet de gemiddelde massa van het zink per eenheidsgebied niet minder zijn dan 130 g/m2,
met een lokaal minimum van 110 g/m2. De massa van het zink volgens het verzoek van de klant is ook beschikbaar.
Bitumen coating
De gemiddelde dikte van bitumencoating moet niet minder zijn dan 70 μm en de lokale minimale dikte moet niet minder zijn dan 50 urn. De dikte van bitumencoating volgens het verzoek van de klant is ook beschikbaar.

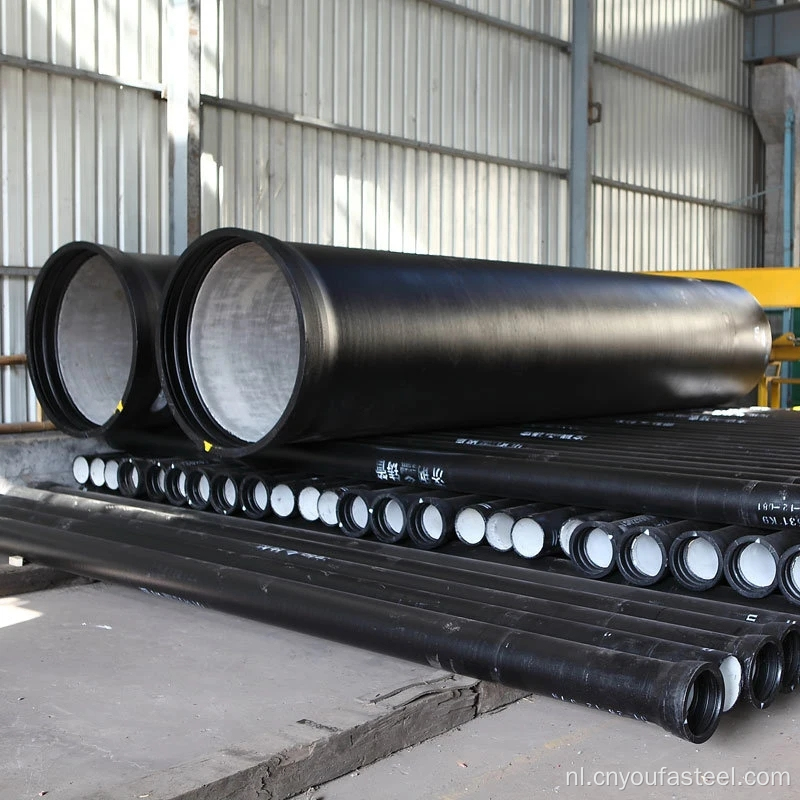

Ductiele ijzeren pijp
Ductiele ijzeren buizen zijn verkrijgbaar in een bereik van diameters van 80 mm tot 1600 mm en zijn geschikt voor zowel drinkbare watertransmissie als verdeling (in overeenstemming met BS EN 545) en riolering (in overeenstemming met BS EN 598).
Ductiele ijzeren buizen zijn eenvoudig te verbinden, kunnen in alle weersomstandigheden worden gelegd en vaak zonder de noodzaak van geselecteerde opvulling. De hoge veiligheidsfactor en het vermogen om te accommoderen, maken het het ideale pijpleidingmateriaal voor een breed scala aan toepassingen.

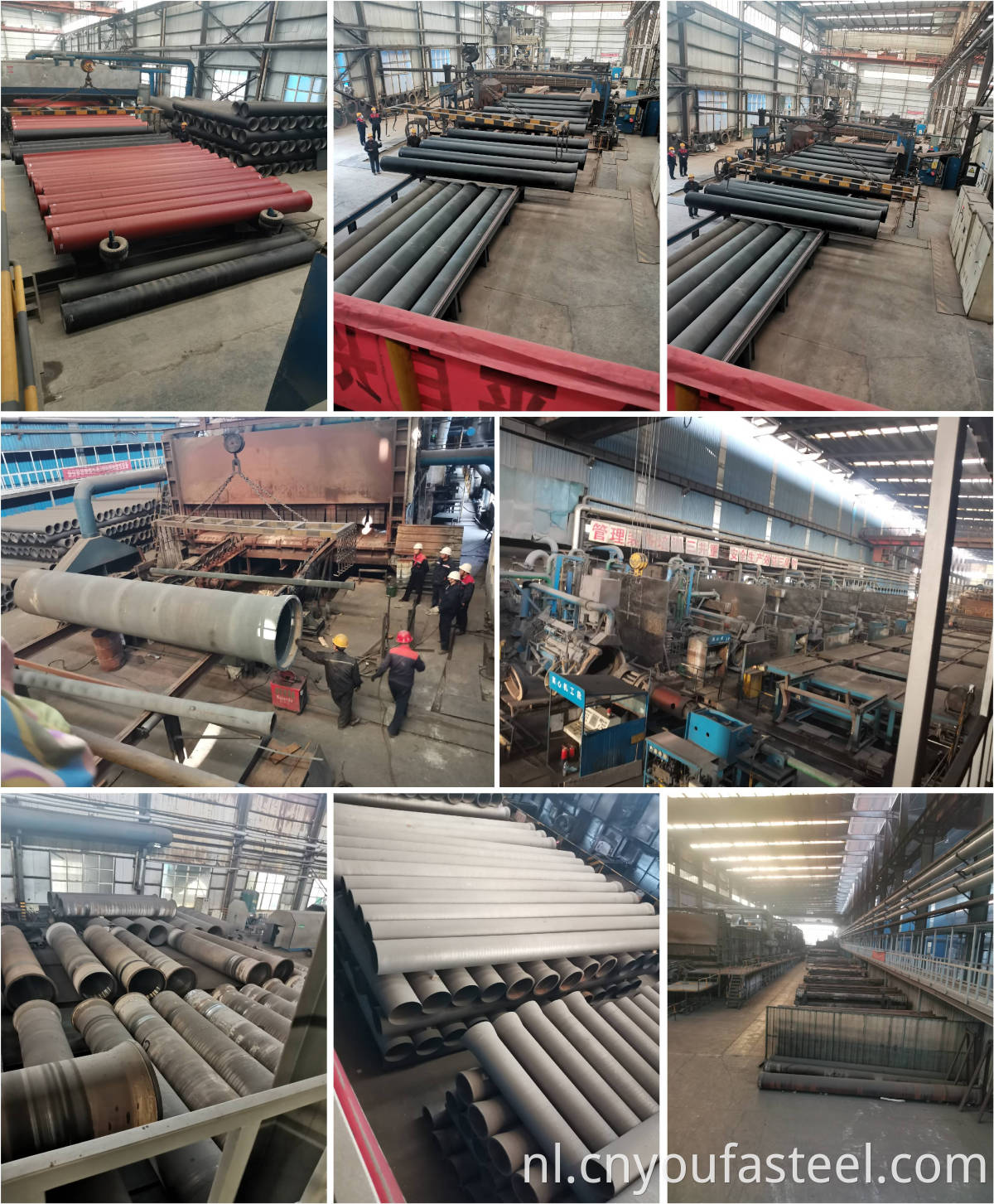

Bedrijfsprofiel

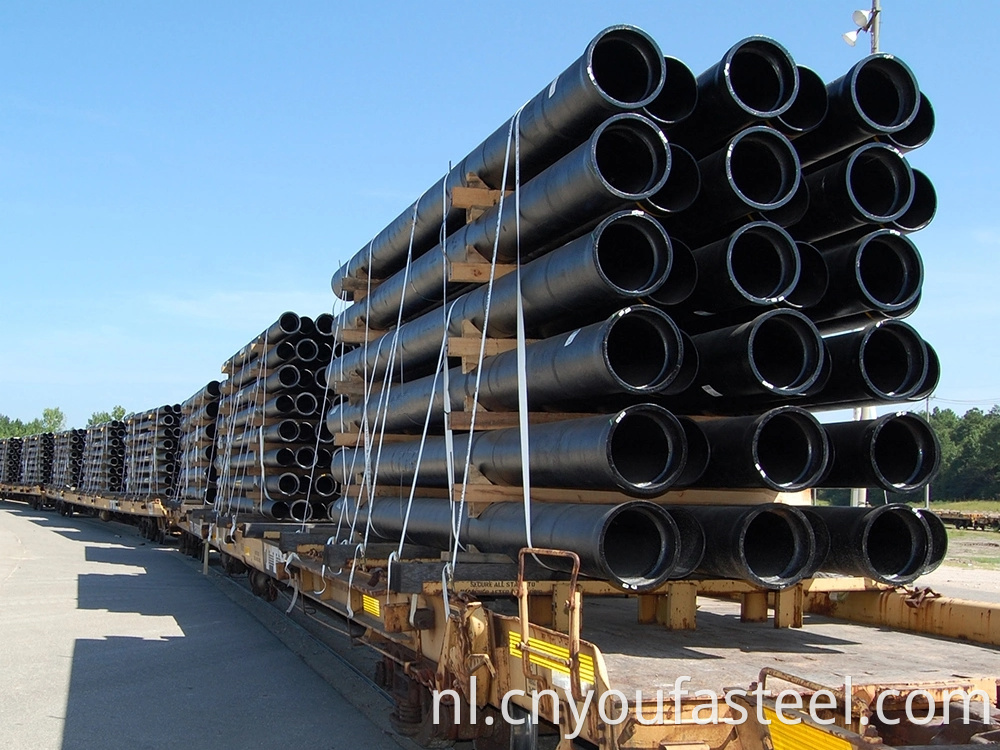

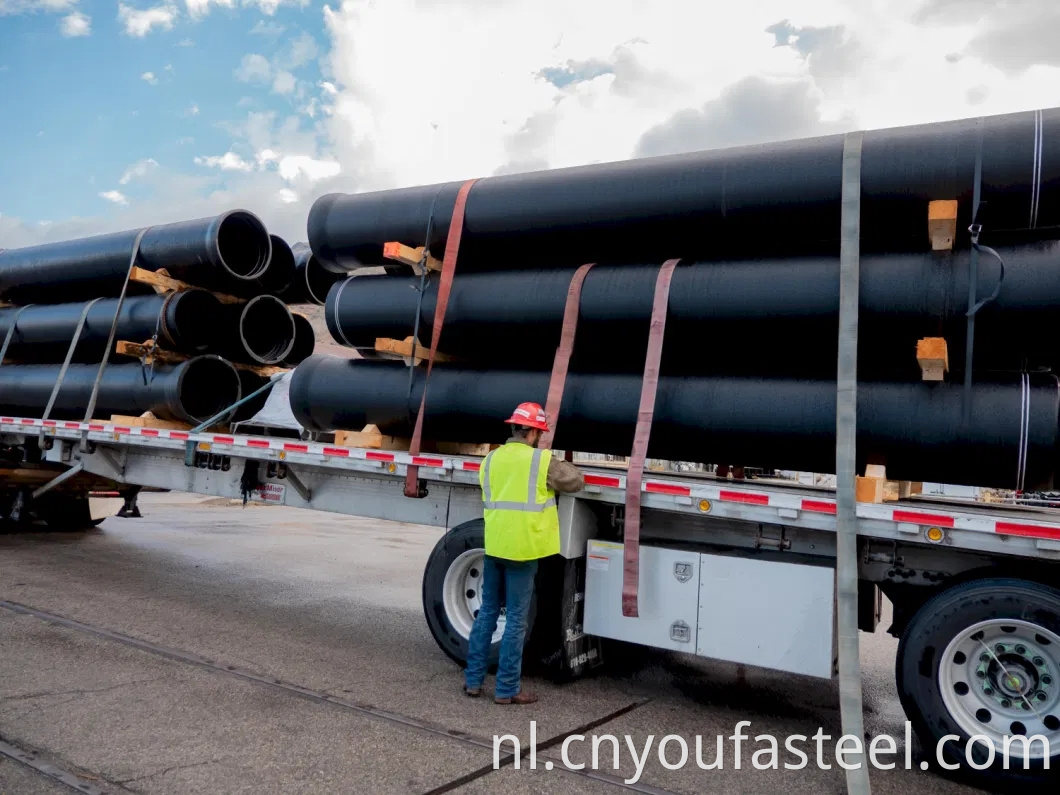

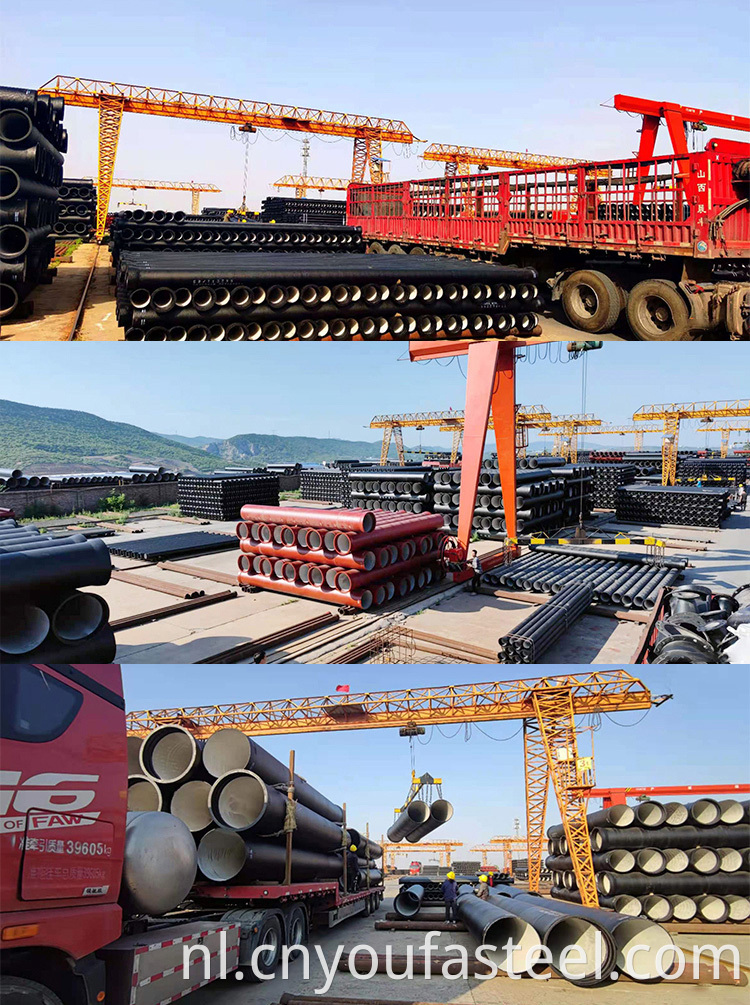

Inpakken en leveren
DN80-DN300: meestal door bundels;
DN350-DN2000: meestal door bulk;
Tijdens transport worden de leidingen bevestigd door hout, blokken, nagels en stalen touwen met kussens aan de zijkant in mogelijke bewegende richtingen;
Bulk of containers voor verzending, verzending en vrachtwagens of trainen voor het binnenland.
We bieden verschillende vervoermodi, afhankelijk van de bestemming van de klant: spoorvervoer en scheepsvervoer, enz. Nee., Productiedatum, weegmethode, netto gewicht, bruto gewicht, geadresseerde en beschermingssymbolen, enz.
